BERMAIN DENGAN TV ... PART#1


sebenernya sudah sejak dulu pengen maenin AVR buat bikin karakter di TV. Baru kesampean sekarang dan ubek-ubek google aku baca2 di mari: http://www.rickard.gunee.com/project.../pic/howto.php

nah...ternyata tidak segampang yg ku kira, banyak teory analog yg mesti dikuasai. Salut deh buat yg pertama ngerancang TV ..trus yg pertama bikin VIDEO GAME otaknya pasti tokcer banget .

sebelum ke skematik dan listing, kita perhatikan dulu bagaimana gambar TV (PAL) itu terbentuk. Gambarannya seperti berikut :



gambar di scan oleh electron secara bergantian per baris, ganjil dulu baru baris genap ( kelembaman mata membuat terlihat sebagai gambar)  dengan total scanline 625 untuk PAL.






Dari sebuah raster sebesar 64us, 4 us pertama sinyal berupa 0v, 8 us kemudian ada jeda (biasanya untuk colorbust) sinyal 0,3v (black blank level). selanjutnya sisanya 58us merupakan data gambar. beruntung sekali level dari sinyal composite maksimal 1 V (warna putih), sehingga dengan pembagian resistor sederhana dapat di peroleh level hitam dan putih hanya dengan menggunakan 2 buah resistor

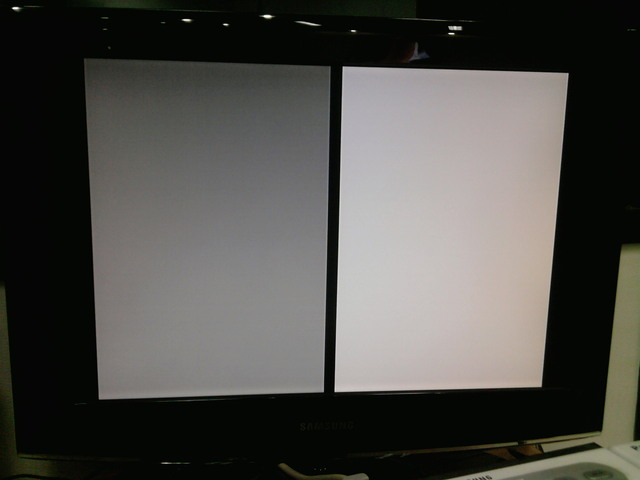

dan...percobaan pertama adalah membuat gambar seperti ini :



jadi dikiri bikin kotak abu2, ditengah garis item, di kanan kotak putih


Kita rangkai AVR ATTINY 2313 dengan PORT B0 disambung ke R 1K dan PORT B1 menuju resistor 470ohm , seperti gambar diatas. Ujung kedia resistor menuju ke port composite / AVin dari tv. Clock yg digunakan xtal 16MHz - 20MHz




klik untuk lebih jelas

SCRIPT :


#define F_CPU 16000000UL  //clock xtal
#include <avr/io.h>
#include <util/delay.h>

#define SYNC  PORTB=0
#define ABU   PORTB=0b10
#define ITEM  PORTB=0b01
#define PUTIH PORTB=0b11



int main(void)

{
   //Inisialisasi port yg digunakan
   DDRB =0b11;
   while(1)
   {

  //sync  horiz
   SYNC;
   _delay_us(4);

 // blanking
   ITEM;
  _delay_us(8);

   ITEM;
   _delay_us(5);
   ABU;
  _delay_us(20);
   ITEM;
  _delay_us(1);
   PUTIH;
   _delay_us(20);
   ITEM;
  _delay_us(7);

 }


}

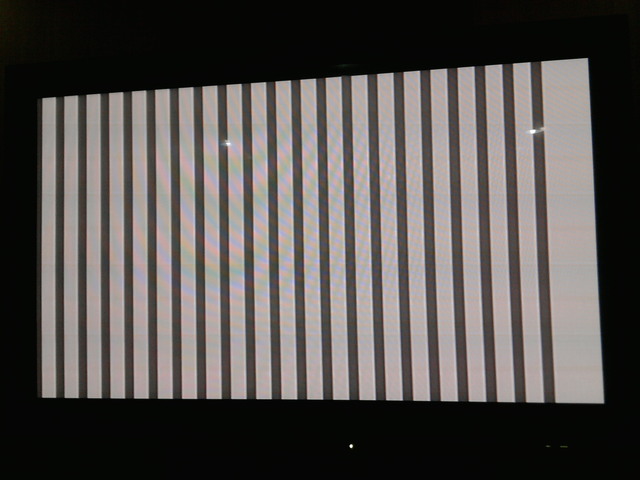

Dengan merubah dikit..dikit, terutama di susunan delay dari raster kita dapat membikin gambar seperti ini :




bersambung ke part ke 2
