IC Decade Counter 4017


Seri CMOS 4000 adalah keluarga sirkuit terpadu standar yang melaksanakan berbagai fungsi logika menggunakan teknologi Complementary Metal-Oxide-Semiconductor, dan masih digunakan sampai sekarang. Mereka diperkenalkan oleh RCA sebagai CD4000 COS / MOS pada tahun 1968, sebagai komponen dengan penggunaan daya yang rendah dan merupakan alternatif yang lebih fleksibel untuk seri chip 7400 dengan logika TTL.
Sedangkan IC 4017 adalah IC 16-pin CMOS dekade counter dari seri IC CMOS 4000. Dibutuhkan input pulsa clock di pin clock input dan akan membuat salah satu dari sepuluh pin output menjadi “menyala /aktif” secara berurutan disetiap perubahan pulsa clock.

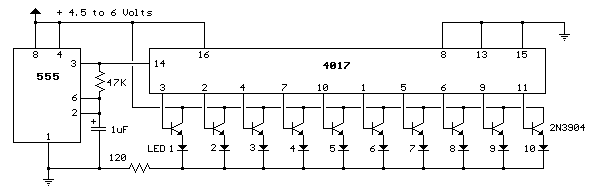

Contoh rangkaian sederhana dari ic 4017 adalah untuk membuat rangkaian “running LED” atau LED berjalan :

Share:

3 komentar:

  1. Ini kalau pake 12 volt dari accu, yg diubah yg mana?

    BalasHapus
  2. kalo LED nya cuman sebiji tiap out dikasi 1K ohm (transistor di hilangin aja) trus masuk LED

    kalo LED nya banyak, baru pake transistor , 120 ohm diganti 1K

    BalasHapus
  3. gan punyaku ga bisa jalan nih cuma nyala satu. itupun yg awal aja. solusinya tolong gan.

    BalasHapus
