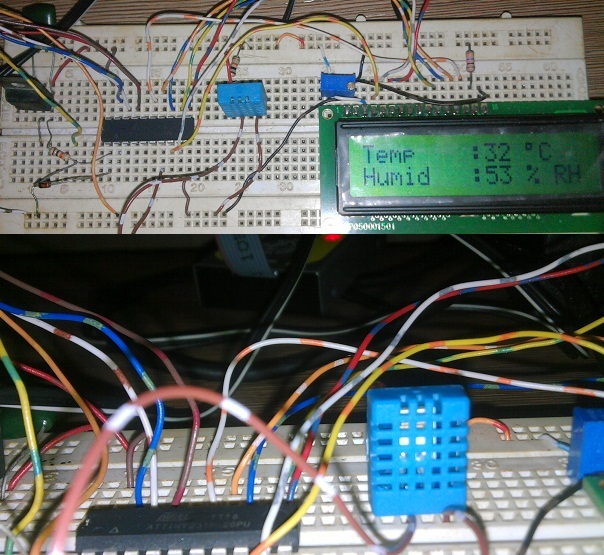

DHT-11: Sensor suhu dan kelembaban murah meriah

courtesy of : http://www.candrian.gr/index.php/dht-11-one-wire-bus/

Sensor DHT-11 merupakan sensor suhu & kelembaban versi LOW COST dengan hasil yang "cukup". Jika membutuhkan hasil yang lebih stabil maka kita perlu menggunakan sensor buatan sensirion SHT-11 dan seri sejenis.


Spesifikasi:

Supply Voltage: +5 V
Temperature range :0-50 °C error of ± 2 °C
Humidity :20-90% RH ± 5% RH error
Interface: Digital






Data bus sensor ini bukan TWI / I2C melainkan bus tersendiri dimana nilai 1 & 0 dibedakan melalui LEBAR PULSA HIGH

sebelum lanjut lebih mendalam, sebaiknya bagi yang belum menguasai penulisan ke LCD agar mempelajarinya disini.


skematik yang kita gunakan adalah sebagai berikut:






Lanjut kita akan bahas scriptnya, tapi hanya dibagian DHT11 nya, untuk detail LCD harap membaca posting sebelumnya (LCD & ADC/termometer LM35 terutama dibagian ITOA)

seperti sumber link diatas , 1 PIN I/O akan berfungsi sebagai Output dan Input bergantian, untuk langkah pertama akan dikirimkan perintah START oleh micro ke DHT 11



jadi kita kirim pulsa Low 18ms dan High 40us, lalu kita tunggu sebentar sampai ada response/jawaban dari DHT 11 berupa pulsa low - high selebar 54us & 80us



setelah itu hasil pengukuran akan dikirimkan sensor menggunakan format 8bit sebanyak 5 kali


scriptnya seperti yang dibawah ini :


void baca_sensor()
{

char dum;  // variabel sementara

suhu=0;
humi=0;
counter=0;

DDRD|=(1<<PD3); //PD3 sebagai output
_delay_ms(250);

PORTD &=~(1<<PD3); // nolkan PD3
_delay_ms(18); //tunggu 18 ms

PORTD |=(1<<PD3); // naikkan PD3
_delay_us(40); //tunggu 40us


DDRD &=~(1<<PD3); //PD3 sebagai input

//tunggu response dari DHT11

while(counter <100)
{
_delay_us(1);
counter++;
if (bit_is_set(PIND, 3)) break;
}

counter=0;

while(counter <100)
{
_delay_us(1);
counter++;
if (bit_is_clear(PIND, 3)) break;
}


//baca data setelah response, lihat script di pembahasan selanjutnya untuk routine hitung()

//8 bit pertama ( puluhan kelembaban )
humi=hitung();
//8 bit kedua( satuan kelembaban ), tidak usah di baca karena nilai selalu 0 untuk DHT11
hitung();
//8 bit ketiga ( puluhan suhu )
suhu=hitung();
//8 bit keempat ( satuan suhu ), tidak usah di baca karena nilai selalu 0 untuk DHT11
hitung();

//8 bit ke 5 tidak perlu dihitung
//tulis lcd
lcd_gotoxy(9,0);
itoa(suhu,&dum;);
lcd_puts(&dum;);

lcd_gotoxy(9,1);
itoa(humi,&dum;);
lcd_puts(&dum;);



}
pada script diatas ada trick menggunakan variabel counter dan delay 1us, ini cara yg paling gampang dan menyederhanakan proses counter terhadap lebar pulsa
Setiap bit yang dikirim dimulai sinyal Low sepanjang 54uS , kemudian dikuti 24uS sampai 70uS sesuai bit yang diwakilinya.
Bit '0' : ~54uS Low  kemudian ~24uS High
Bit '1' : ~54uS Low kemudian ~70uS High

Pada akhir paket data yg diberikan oleh DHT-11 akan muncul sinyal Low sepanjang 54uS dan kemudian bus menjadi high selamanya dan masuk ke sleep mode.

Script berikut menyederhanakan perhitungan dengan trick counter dan delay, dimana jika counter melebihi 24 , maka kita anggap nilainya 1 dan sebaliknya

uint8_t hitung(void)
{

uint8_t a,counter,hasil;

counter=0;
hasil=0;

for (a=8;a>0;a--) // 8 kali tiap perhitungan
{


while(counter <100) // deteksi saat LOW ( tidak ada perhitungan)
{
_delay_us(1);
counter++;
if (bit_is_set(PIND, 3)) break; //tunggu sampai high dan keluar loop
}

counter=0;

while(counter <100)
{
_delay_us(1);
counter++; // counter mendeteksi lebar pulsa
if (bit_is_clear(PIND, 3)) break; //jika low maka keluar dari loop
}

// perhitungan 8 bit decimal dengan geser-geser bit
//jika lebih 25us =1 , kurang < 25 us = 0

if(counter > 25) hasil += (1 << (a-1)) ;

counter=0;

}

return hasil;


}

mudah bukan ? dan hasilnya lumayan mengecewakan jika dibanding dengan sensor yg paten sekelas SHT 11



SELAMAT MENCOBA
